優質拖鏈電纜的7大基本原則
2024-10-22(681)次瀏覽

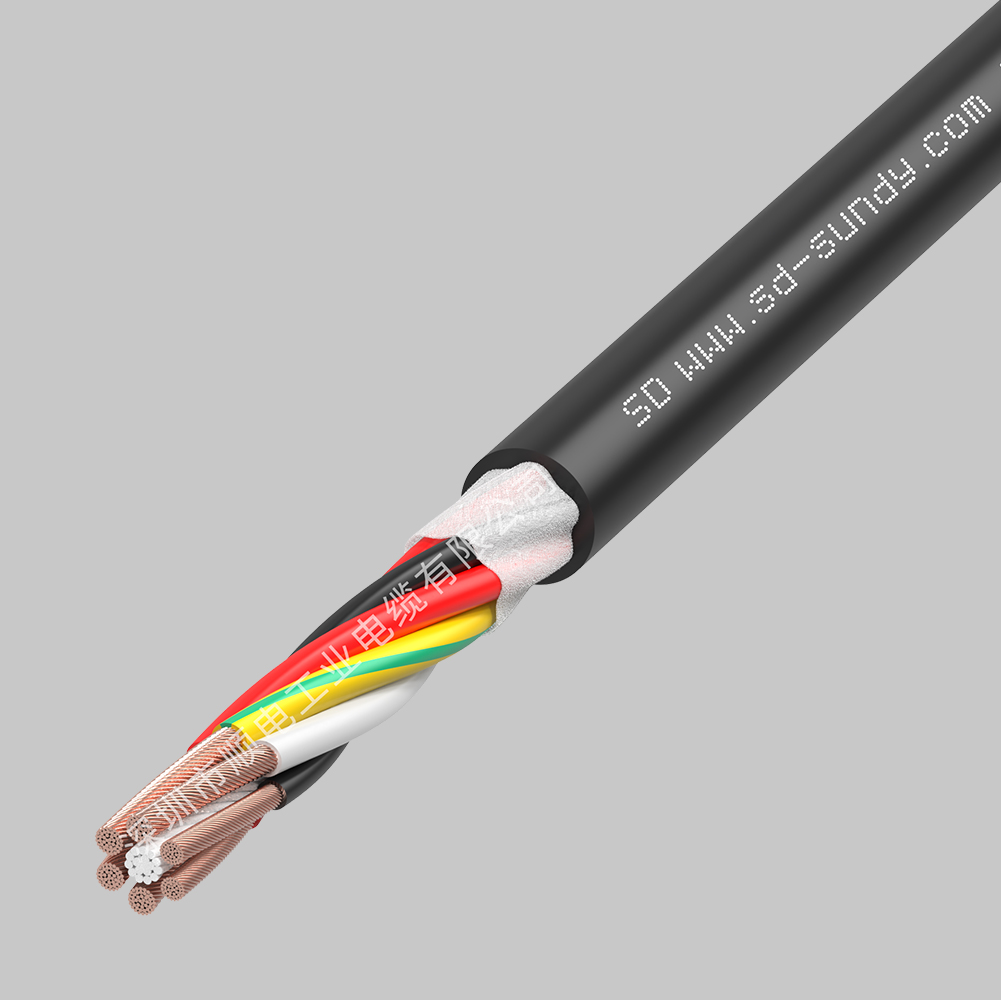

優質拖鏈電纜的7大基本原則:
1.抗拉中
根據芯線數量以及每根芯線交叉區域的空間,在電纜中盡可能的有- - 根真正的中間填充線(而不是像通常情況下,由一些填充料或廢料制成的垃圾芯線填充)這種方法能有效地保護絞線結構,防止絞線游離到電纜中間區域。
2.導體結構
電纜應該選擇具柔韌性的導體,-般來說導體越細,電纜的柔韌性越好,但導線過細,會產生電纜纏繞現象。-系列長期的試驗提供了單根導線的直徑、長度和節向的屏蔽組合,從而使其具有好的抗拉能力。
3.芯線絕緣
電纜內的絕緣材料不能彼此粘滯,與此同時絕緣層還需支撐每股單獨的導線。因此只有好的高壓成型的PVC/PE材料才能在適用于拖鏈的數百萬米電纜應用中,證實它們的可靠性。
4.絞線結構
絞線結構須以好的絞合節距繞在-一個穩定的抗拉周圍。然而,由于采用了絕緣材料,校線結構應按其運動時的狀態特點來設計。當芯線數量212時, 就應該采用成束絞合方式。
5.內護套
擠壓成型的內護套應取代廉價的羊毛材料或其它填充物,從而確保絞線結構不會散亂。
6.屏蔽
通過優化的編織角度將屏蔽層緊緊的編織在內護套外。松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽線的斷裂而失效。緊密編織的屏蔽層同時還具有抗扭力性能。
7.外護套
由不同的改良材料制成的外護套具有不同的功能:抗UV.抗低溫、耐油垃及高性價比。但所有這些外護套都有一個共同點:高耐磨性,并且不會粘附仨何東西。外護套須具有高柔性,但也要有支撐功能,因此須被高壓擠壓月型。總屏蔽結構和綜合功能復合型等等。
